• Если трубы ржавые, то перед монтажом теплоизоляции удалите ржавчину и произведите требуемый ремонт

• Для надежности стыки цилиндров и блок-цилиндров «FOAMPIPE», а также тройники и отводы склеиваются пенополиуретановым клеем. Не используйте для склейки монтажную пену, она имеет большой коэффициент расширения

• Во время хранения продукции, старайтесь оградить ее от солнечных лучей

• При тепловой изоляции теплотрасс над землей, скорлупы из пенополистирола «FOAMPIPE» должны обязательно быть укрыты металлической окожушкой или другим защитным материалом

• До монтажа блок-цилиндра, который может состоять из нескольких сегментов, рекомендуется предварительно собрать сегменты на земле, а потом произвести монтаж на трубе

• Температура применения продукции «FOAMPIPE» от минус 50°С до плюс 75°С

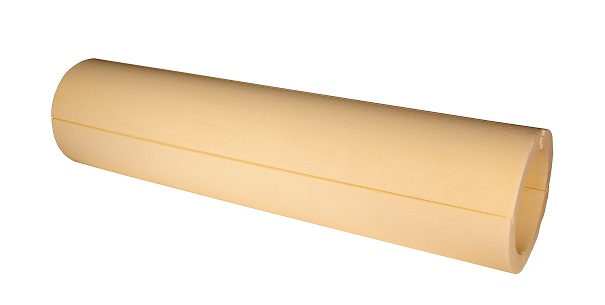

• Теплоизоляционные цилиндры подходят для изоляции
- стальных водогазопроводных труб
- стальных электросварных прямошовных труб
- стальных бесшовных горячедеформированных труб
- полимерных труб

Таблица соответствия
условного прохода труб, дюймовой резьбы и наружных диаметров стальных и полимерных труб

                                                                                                Наружный диаметр трубы Дн, мм

Условный проход трубы Ду, мм	Диаметр резьбы G, дюйм	Трубы ВГП	Трубы ЭС и БШ	Трубы полимерные
10	3/8"	17	16	16
15	1/2"	21,3	20	20
20	3/4"	26/8	26	25
25	1"	33,5	32	32
32	1 1/4"	42,3	42	40
40	1 1/2"	48	45	50
50	2"	60	57	63
65	2 1/2"	75,5	76	75
80	3"	88,5	89	90
100	4"	114	108	125
125	5"	140	133	140
150	6"	165	159	160
160	6 1/2"	---	180	180
200	8"	---	219	225
225	9"	---	245	250
250	10"	---	273	280
300	12"	---	325	315
400	16"	---	426	400
500	20"	---	530	500
600	24"	---	630	630
800	32"	---	820	800
1000	40"	---	1020	1000
1200	48"	---	1220	1200

Условные обозначения:

• ВГП - трубы стальные водогазопроводные ГОСТ 3282-75
• ЭС - трубы стальные электросварные прямошовные ГОСТ 10704-91
• БШ - трубы стальные бесшовные горячедеформированные ГОСТ 8732-78 (от 20 до 530 мм)
